Индивидуальный дизайн серии LTH-G

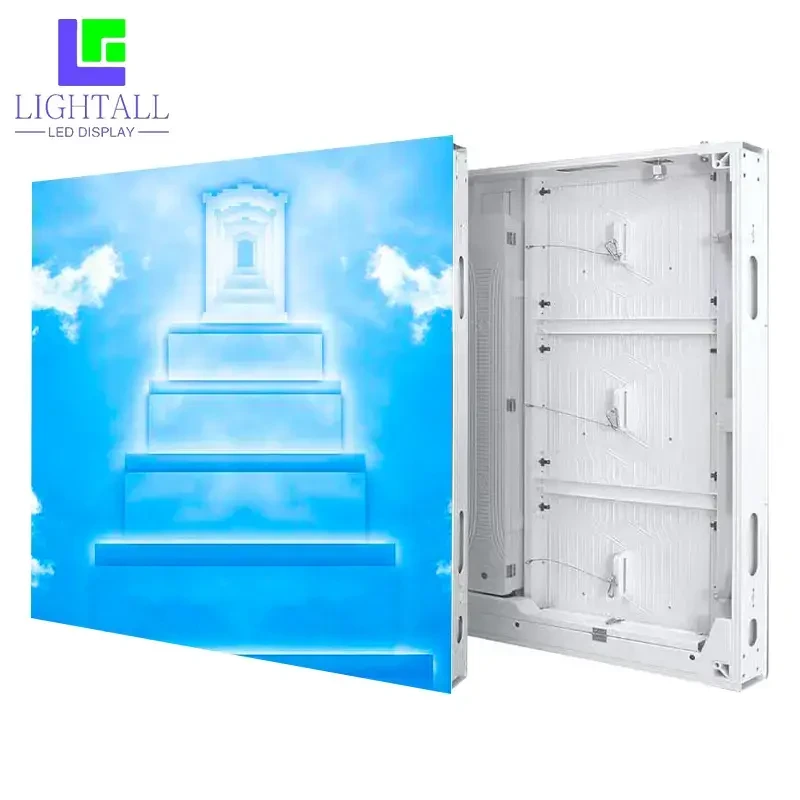

Технические характеристики уличного полноцветного светодиодного дисплея (960x960 мм).

Источник питания с частичным напряжением и общим катодом, низкое энергопотребление, низкое затухание, повышение температуры ниже 20℃.

Экономия энергии более 50%, гарантия более 3 лет, яркость 8000-10000 кд.

Сверхлегкий и тонкий

Вес одного модуля составляет всего 2 кг; размер стандартного шкафа — 960*960 мм, стандартный шкаф состоит из 6 модулей, материал — алюминий.

Корпус выполнен из профильной стали, его вес составляет всего 26 кг. По сравнению с железным корпусом (35 кг) и корпусом из литого алюминия (28,5 кг), светодиодные дисплеи серии G обладают следующими характеристиками:

Превосходная конструкция позволяет сделать весь дисплей более легким и тонким.

Высокая адаптивность к окружающей среде

Благодаря сверхнизкому повышению и снижению температуры, устройство может нормально работать при температуре не выше 80 градусов и не ниже минус 40 градусов.

Кроме того, в долгосрочной перспективе он может нормально функционировать в прибрежных районах, обладая высокой устойчивостью к солевым брызгам.

Водонепроницаемость IP68

И корпус, и модуль водонепроницаемы. Защищают светодиодный дисплей от дождя, снега и пыли в любую погоду.

Диаграмма площадей

Большой угол обзора, высокая контрастность

В нем используется светодиодный чип 3535LED, основные цвета — красный, зеленый и синий, он обладает хорошей контрастностью, коэффициент контрастности может достигать 5000:1, угол обзора может превышать 140°, отличается высокой надежностью и длительным сроком службы.

Внешний вид и структура

Добавлен новый вентиляционный клапан.

В светодиодных дисплеях серии G в нижней части блока питания добавлен вентиляционный клапан, позволяющий регулировать внутреннее давление газа, повышать температуру отдачи и балансировать внутреннюю среду.

Корпус из алюминиевого профиля, легкий, безопасный и надежный, без искажений.

В светодиодных дисплеях серии FC используется корпус из алюминиевого профиля, вес одного корпуса составляет всего 26 кг, а дисплейный модуль изготовлен из литого алюминия.

Обладает огнестойкостью и не деформируется даже при высоких температурах окружающей среды.

Параметры

LED	светодиодный тип
Красный(R)	SMD 2727
Зеленый (G)
Синий (B)
лтема	Параметр	Параметр	Параметр
Параметр:	8 мм	6,67 мм	10 мм
Конфигурация Pixe1	1R1G1B	1R1G1B	1R1G1B
Светодиодная лампа	Полноцветный	Полноцветный	Полноцветный
Плотность	15625 точек/кв.м	22500 точек/кв.м	10000 точек/кв.м
Размер модуля	480*320 мм	480*320 мм	480*320 мм
Модуль Пиксель	60 *40 пиксель	72 *48 пиксель	48 *32 пиксель
Толщина модуля	17 мм	17 мм	17 мм
Вес модуля	1550 г	1550 г	1550 г
Модуль питания	≤70,98 Вт	≤70,98 Вт	≤70,98 Вт
Напряжение привода	DC4.2V	DC4.2V	DC4.2V
Ток привода	16.9A	16.9A	16.9A
Модуль Порте	HUB-75	HUB-75	HUB-75
Параметры экрана
Элемент	Параметр
Стандартный шкаф	960x960 мм
Яркость/Регулировка	Регулировка яркости 7500 кд/м2, уровень 16 — автоматический / уровень 1 — ручное управление.
Угол обзора	≥140° (Горизонт1), ≥120° (Вертика1)
Наилучшее расстояние для обзора	10-100 M
Оттенки серого	В течение 65536 шагов
Цветовая температура	11944K
Частота кадров	≥60 Гц
Частота обновления	≥780 Гц
Метод управления входным сигналом1	Видео, VGA/компьютерное управление, синхронное видео, отображение времени 1.
Режим сканирования	1/5 Сканирование
Микросхема привода	SUM2028
Количество модулей/кв.м	9.7
Отображение цвета	16777216 цветов
Непрерывное рабочее время	>24 《 часов )
Срок службы экрана	>100 000 (часов)
MTBF	>5000 (часов)
Максимальное энергопотребление	690 Вт/м²
Среднее потребление электроэнергии	230 Вт/м²
Неконтролируемая частота пикселей	<3/10 000 (дискретное распределение)
контрольная дистанция	100 Мбит/с (Ethernet), 500 Мбит/с (многоволоконный), 10 км (одноволоконный).
Плоскость	Толщина поверхности экрана <0,5 мм, шаг пикселей ≤0,3 мм
Рабочая температура	-10C~-+50C
Операция «Влажность»	10%~98%RH
Температура хранения	-40°C +85°C
Программное подключение	Стандартное подключение к компьютеру, совместимо с Windows, Unix, Novell.
Система защиты	Перегрев/Перегрузка/Питание/Компенсация изображения/Нелинейная коррекция
Рабочее напряжение	200~-240 В
Диэлектрическая прочность	50 Гц/1500 В (среднеквадратичное значение переменного тока)/1 мин
Повышение температуры	Металл ≤ 40 К, изоляция ≤ 65 К, после теплового баланса
Степень IP	IP66
режим отображения компьютера	1024*768
Медиаплеер	LED Профессиональный медиаплеер
